FLE

X

tra profiPoint

   •   Von den Busteilnehmern unabhängige Stromversorgung
   •   Endgeräteunabhängige Busterminierung
       durch eigene Spannungsversorgung
   •   Verwendbar als aktive Messstelle
   •   Versorgung von aktiven PROFIBUS-Komponenten:
       Compact Repeater
       NETLink
       PROFIBUS-Diagnosestecker
       PROFIBUS-Stichleitung

zum Datenblatt

FLE

X

tra twinRepeater

   •   Zur Busverlängerung oder als Stichleitung einsetzbar
   •   Erhöhung der Teilnehmerzahl
   •   Anlagenerweiterung
   •   Kann auch in MPI-Netzwerken eingesetzt werden
   •   Status LEDs pro Segment
   •   Repeatingfunktion abschaltbar
   •   Galvanische Trennung

zum Datenblatt

NETLink® Switch

   •   Unterstützung aller gängigen Simatic1) Engineering Tools für
       S7-2001), S7-3001), S7-4001)
   •   ISO on TCP (RFC 1006)
   •   3 m Ethernetanschlusskabel (straight) liegt bei
   •   Dynamische Adressvergabe mittels DHCP
   •   Integrierter 4-fach 10Base-T/100Base-TX Store-and-Forward
       Switch
   •   16 TCP-Verbindungen, 32 MPI-Verbindungen
   •   Einfache Konfiguration über Webinterface
   •   Mit übersichtlicher Diagnose-Seite der Aktivitäten am Bus
   •   Security-Funktionen zur Sicherung des TCP/IP-Zugriffs
   •   Variablen beobachten im Browserfenster
   •   Mit NETLink WebService visualisieren über HTML
   •   Unterstützung von Slave-Parametrierung
   •   Galvanische Trennung zum MPI/PPI/PROFIBUS

       1) Simatic, S7-200, S7-300 und S7-400 sind eingetragene
       Warenzeichen der Siemens AG.

zum Datenblatt

FastPlug

PLUG and PLAY für S7 Baugruppen

   • Frontadapter für Flachband-Steckverbinder
   • 20-polig und 40-polig
   • Schnell und sicher verdrahten
   • Anschlussfehler ausgeschlossen

zum Datenblatt

Frontstecker mit EasyConnect® Technologie

Der 40-polige Frontstecker der Systeme Helmholz GmbH wird
mit der patentierten EasyConnect® Technologie hergestellt. Durch
Öffnen und Schließen der Federkraftklemme mittels Drehen des
Schraubkopfes (180° nach links zum Öffnen, nach rechts zum
Schließen), ist eine schnelle Verdrahtung des Steckers gewährleistet,
die dem Anwender neben dem Preisvorteil des Steckers auch
Montagezeit spart.
Aderendhülsen sind nicht erforderlich!
Durch die niedrigere Bauform lässt sich auch bei Vollverdrahtung
des Steckers der Frontdeckel der Baugruppe optimal schließen.

zum Datenblatt

Frontstecker mit Schraubtechnik

Der 20-polige und 40-polige Frontstecker der Systeme Helmholz
GmbH ist in bewährter Schraubtechnik ausgeführt.
Die Frontstecker ermöglichen den einfachen Anschluss von
Sensoren und Aktoren an Ein-/Ausgabebaugruppen der Systeme
Helmholz GmbH oder anderer Hersteller.
Bei Baugruppentausch kann somit die Verdrahtung beibehalten
werden..

zum Datenblatt

SSW7-TS mit integriertem GSM-Modem

Der SSW7-TS mit integriertem GSM-Modem ermöglicht die Fernwartung einer Anlage über den MPI-Bus.
Im Gehäuse des SSW7-TS ist ein Quadband-GSM-Modem integriert.
Über die serielle Schnittstelle kann der SSW7-TS mit integriertem Modem auch als PC-Adapter für den Vor-Ort-Einsatz verwendet werden. Die Spannungsversorgung erhält der SSW7-TS mit GSM- Modem von der CPU über die MPI-Leitung. Sollten an der Anschlussstelle keine 24 V zur Verfügung stehen, ist es möglich 24 V extern einzuspeisen.
Der SSW7-TS mit GSM-Modem kann auch über eine Modemverbindung mit einer neuen Firmware versehen werden. Somit ist auch eine Funktionserweiterung eines bereits in der Anlage eingebauten Adapters möglich. Die dazugehörige Software SHTools liegt bei.

zum Datenblatt

NETLink® WLAN, PROFIBUS Ethernet WLAN Gateway

  •   Visualisieren über WLAN oder Ethernet
  •   Protokollieren und Betriebsdatenerfassung über WLAN
      oder Ethernet
  •   Programmieren & Projektieren über WLAN oder Ethernet

Der NETLink® WLAN ist ein Ethernet/WLAN Gateway zum Programmieren, Projektieren und Visualisieren von S7-2001), S7- 3001) und S7-4001) SPSen. Der Busstecker (mit PG-Buchse) wird direkt auf die MPI oder PROFIBUS Schnittstelle der CPU gesteckt. Der mitgelieferte Treiber bindet sich automatisch in die Simatic1) Engineering Tools ein. Des Weiteren kann mittels einfacher Konfiguration über das Web-Interface das weit verbreitete ISO on TCP (RFC 1006) Protokoll im NETLink® WLAN aktiviert werden. Steuerungsseitig ermöglicht der NETLink® WLAN die volle Übertragungsgeschwindigkeit von 12 MBit/s mit maximal 32 gleichzeitigen Verbindungen über MPI oder PROFIBUS.

Drahtlose Kommunikation von Systeme-Helmholz

Teleservice über GSM

Ethernet/WLAN Gateway

Visualisieren über NETLink

zum Datenblatt

Visualisieren Sie jetzt mit unserem kostenlosen WebService Tool "NETLink® WebService"

NETLink® WebService“ ist ein Dienst für einfache Visualisierungen. Die dafür benötigten Programmmodule sind kostenlos.

  •   mit Programmierkenntnisse in HTML eine einfache
      Visualisierung Ihrer Anlagendaten realisieren
  •   Operandenwerte der Steuerung direkt auf einer
      Browseroberfläche anzeigen
  •   Mit Hilfe fertiger Beispielanwendungen kann sofort mit einem
      Funktionstest begonnen werden
  • Erstellenvon eigenen HTML Seiten auf denen Werte und
     Zustände nach eigenen Vorgaben angezeigt werden
  • Mit Hilfe von JavaScript Funktionen können auch selbst erstellte
     Zustandsbilder der Prozesse eingebunden werden
  • Die benötigte RFC 1006 Funktion ist schon im NETLink® PRO
     und NETLink® WLAN Adaptern integriert
  • Mit einem Firmwareupdate können bereits eingesetzte NETLink®
     PRO Adapter der Systeme Helmholz GmbH diesen Service nutzen

zum Datenblatt

Micro Memory Cards

  •   Micro Memory Cards der Systeme Helmholz GmbH
      für den Einsatz in S7-Steuerungen
  •   Micro Memory Cards in den Speichergrößen:

     64 kB, 128 kB, 256 kB, 512 kB, 1MB, 2 MB, 4 MB und 8 MB.

Durch moderne Fertigungsmethoden wird ein hoher Qualitätsstandard und ein sehr günstiges Preis/Leistungsverhältnis realisiert.

zum Datenblatt

MC951 Memory Cards

  •   MC951 Memory Cards der Systeme Helmholz GmbH
       für den Einsatz in S7-Steuerungen CPU 412 bis CPU 417
  •   MC951 Memory Cards in den gebräuchlichsten
      Speichergrößen



Durch moderne Fertigungsmethoden wird ein hoher Qualitätsstandard und ein sehr günstiges Preis/Leistungsverhältnis realisiert.

zum Datenblatt

Frontstecker mit Federzugtechnik

Der 20-polige und 40-polige Frontstecker der Systeme Helmholz GmbH ist in montagefreundlicher Federzugtechnik ausgeführt.
Die Frontstecker ermöglichen den einfachen Anschluss von Sensoren und Aktoren an Ein-/Ausgabebaugruppen der Systeme Helmholz GmbH oder anderer Hersteller.
Bei Baugruppentausch kann somit die Verdrahtung beibehalten werden.

zum Datenblatt

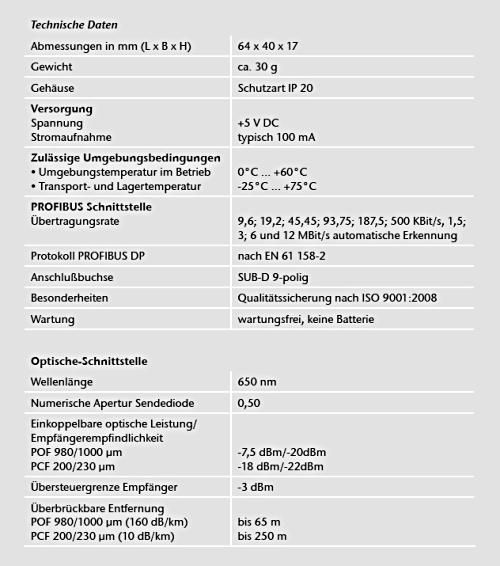

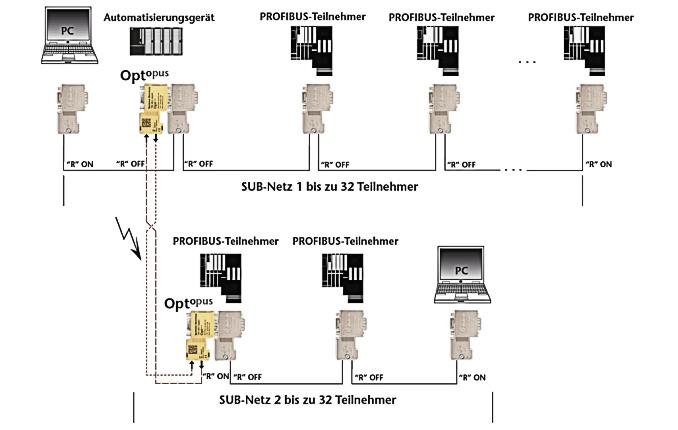

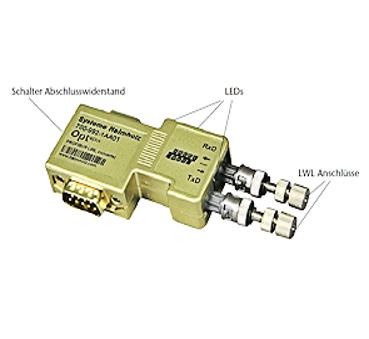

Optopus-PROFIBUS OpticalLink

   • Baudrate (9,6 kBit/s…12 MBit/s) automatische Erkennung
   • Jeweils ein Anschluss für LWL RxD und LWL TxD
      (entspricht einer PROFIBUS Leitung)
   • 3 verschiedene LWL Steckertypen
   • Schaltbarer Abschlusswiderstand mit optischer Anzeige
   • Anzeige von Traffic/ Busfehlern getrennt für LWL und
      PROFIBUS Segment
   • Spannungsversorgung: 5 V vom PROFIBUS Anschluss
   • Stromaufnahme: ca. 100 mA
   • Muss nicht im SimaticManager parametriert werden

Einsatz

   • in stark EMV gefährdeten Bereichen
   • Verbinden von Bussegmenten

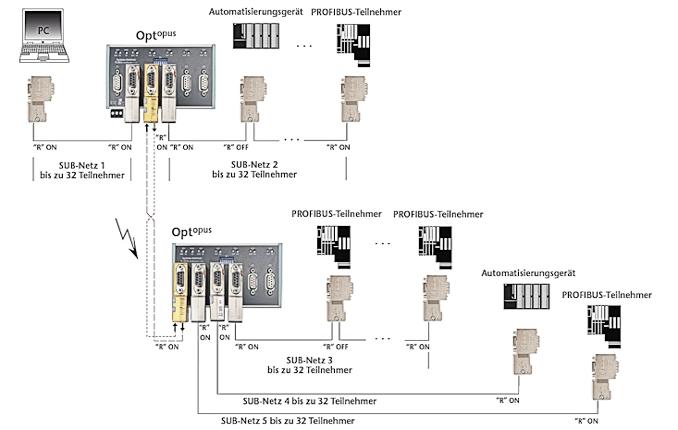

   • Verbinden von FLEXTra multiRepeatern
   • Verbinden von Gebäuden (kein Potentialausgleich nötig)
   • Anbinden von Baugruppen in gefährdeten Bereichen ohne
      Beeinflussung / Gefährdung des restlichen Bussystems
   • Trafo-, Generatorstationen
   • Lichtbogenöfen
   • Frequenzumrichter
   • Windkraftanlagen

zum Datenblatt

MC951 Memory Cards

  •   MC951 Memory Cards der Systeme Helmholz GmbH
       für den Einsatz in S7-Steuerungen CPU 313 bis CPU 318-2
  •   MC951 Memory Cards in den gebräuchlichsten
      Speichergrößen



Durch moderne Fertigungsmethoden wird ein hoher Qualitätsstandard und ein sehr günstiges Preis/Leistungsverhältnis realisiert.

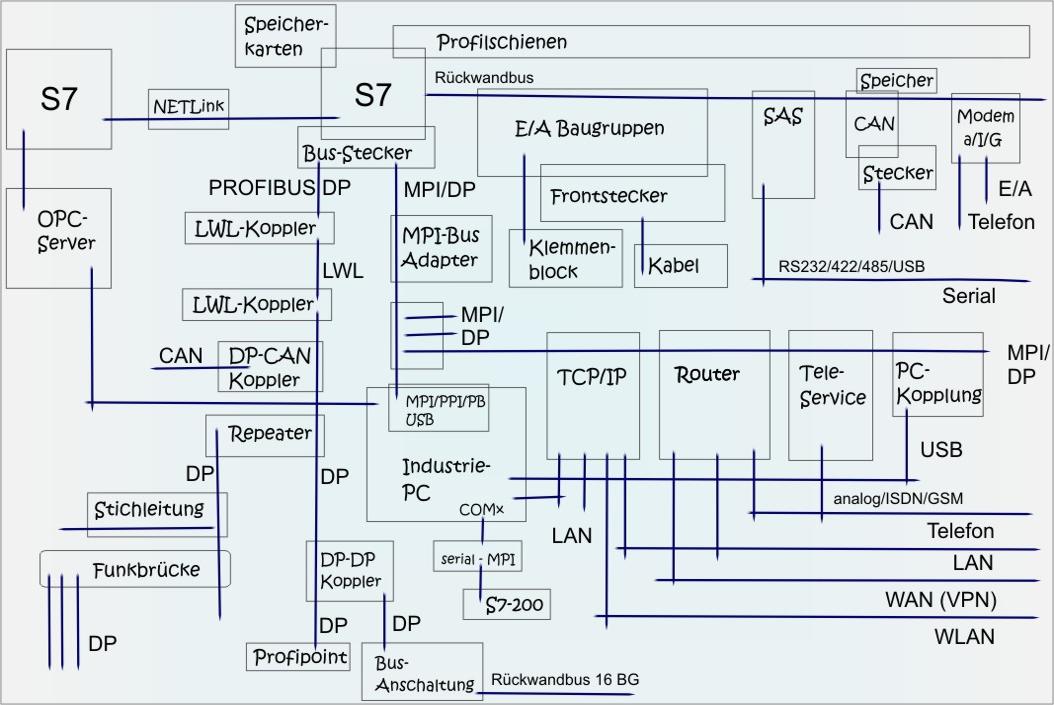

Speicherkarten von Systeme Helmholz

Micro Memory Cards

MC951 Memory Card

MC952 Memory Card

Frontstecker von Systeme Helmholz

Schraubklemmen

Federzugklemmen

20- und 40-polig

EasyConnect® 40-pol

Frontadapter von Systeme Helmholz

FastPlug

Frontadapter

16 Bit und 32 Bit

mit Flachrundleitung

PROFIBUS-Repeater von Systeme Helmholz

compact Repeater

twin Repeater

multi Repeater

DP-DP-Kopplern von Systeme Helmholz

Verbindung zweier
PROFIBUS DP Netze
mit galvanischer Trennung zwischen den PROFIBUS- Netzen

Profilschienen von Systeme Helmholz

Standardlängen

2 m

dezentrales PROFIBUS Interface von Systeme Helmholz

Anbindung von bis zu 16 digitalen und analogen
Ein-/Ausgabebaugruppen auch anderer Hersteller
an den PROFIBUS-DP

Highspeed USB Gateway von Systeme Helmholz

Programmieren & Projektieren über USB

Visualisieren über USB

PC-Einbaukarte

Frontstecker mit Leitungen

Einfacher Anschluss

Bei Baugruppentausch kann die Verdrahtung beibehalten werden.

NETLink USB Compact

Programmieren & Projektieren über USB

Visualisieren über USB

MPI/PPI/PROFIBUS von 9,6 kBit/s bis 12 MBit/s
USB 2.0 bis zu 480 MBit/s

CAN 300 PRO Baugruppe von Systeme Helmholz

Layer 2, 11Bit und 29 Bit (CAN 2.0 A/B)

CANopen Master auf der Baugruppe

DIP-Schalter für Adresse + Baudrate
Speicherkarte für Projektsicherung

USB für Parametrierung und Diagnose

DP-CAN-Koppler von Systeme Helmholz

CANopen und CAN Layer 2 möglich
Bis zu 1 MBit/s CAN-Baudrate
Bis zu 12 MBit/s PROFIBUS-DP
Adresseinstellung über DIP-Schalter
Konfiguration über GSD-Datei
3 status LEDs

Verteiler für MPI und PROFIBUS von Systeme Helmholz

Anschluss von bis zu 3 Geräten an ein MPI- oder PROFIBUS-Netz

1,2 m lange Verbindungsleitung

externe 24 V-Versorgung möglich

aktive Programmierleitung

aktive PROFIBUS Steckleitung

störungsfreier Anschluss eines PGs

durch integrierte Elektronik keine Stichleitung

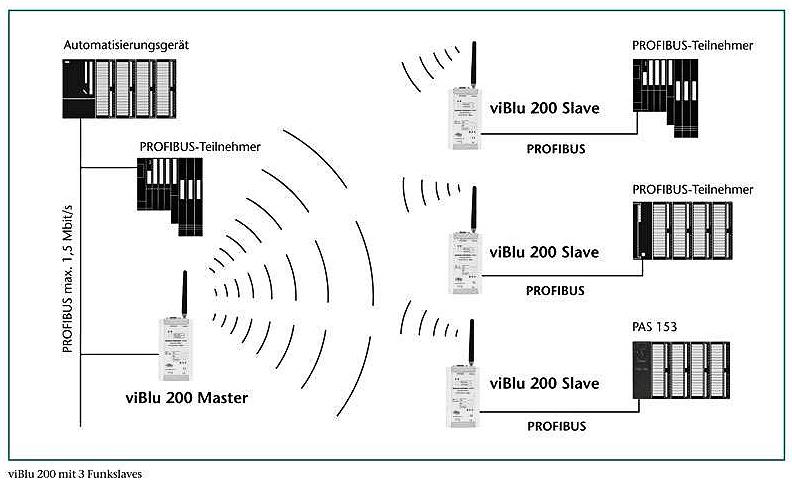

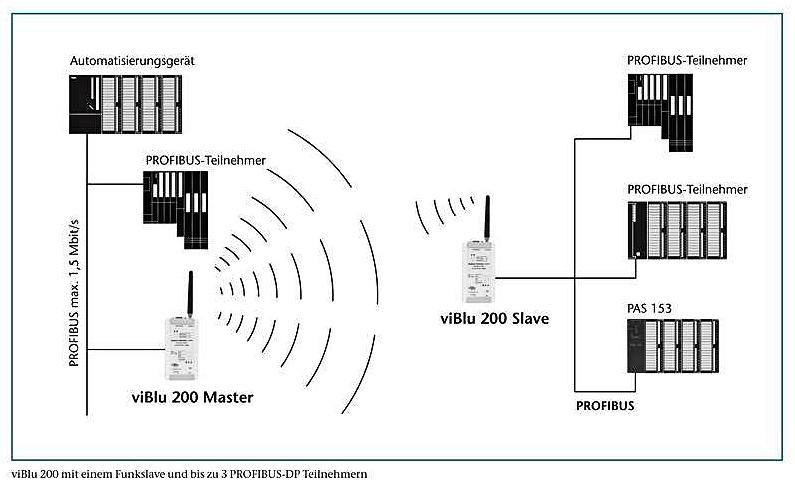

viBlue-Profibus-Funkbrücke von Systeme Helmholz

virtuelles PROFIBUS-Kabel
lizenzfreies 2,4 GHz Band über Bluetooth
9,6 kBit/s bis 1,5 MBit/s bis zu 100 m
bis zu 3 Funk-Slaves an einem Funk-Master
keine Projektierung notwendig
einfache Konfiguration über USB-Schnittstelle

PROFIBUS-Stecker von Systeme Helmholz

90° EasyConnect ®

axial EasyConnect ®

90° Diagnose EasyConnect

90° PROFIBUS-Stecker

90° Stecker mit Diagnose

35° PROFIBUS-Stecker

axialer PROFIBUS-Stecker

90° PROFIBUS-Stecker mit ATEX Zulassung

PROFIBUS-Stecker mit Federkrafttechnik

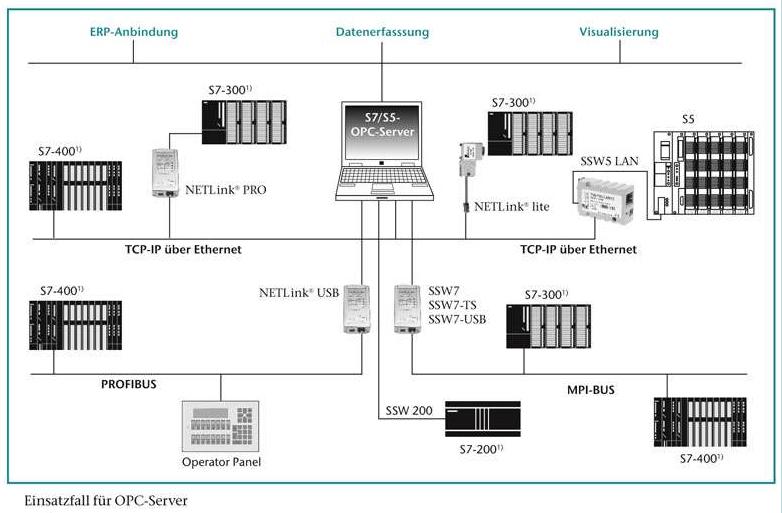

OPC-Server für NETLink Gateways von Systeme Helmholz

Schneller und komfortabler Zugriff auf Prozessdaten in WinAC1)-, S7-2001)-,
S7-3001)- S7-4001)-, C7- und S5- Steuerungen

Adressierung der Variablen durchgängig in der
STEP1) 7-Semantik möglich.

Import aus Excel-Datei oder STEP1) 7- Projekt möglich

Jede OPC-konforme Client-Anwendung kann alle Ein-/Ausgangsdaten, Datenbausteine, Merker, Timer und Zähler in den S7-/S5-Steuerungen lesen bzw. schreiben.

Zugriff auf bis zu 256 Steuerungen gleichzeitig.

Integrierter Web-Server für kleine Visualisierungen.

Kommunikation mit:
• SSW7, SSW7-TS, SSW7-USB für MPI
• NETL ink® PRO, NETL ink® USB,
NETL ink® lite, NETL ink® WLAN für
MPI und PROFIBUS
• SSW3, SSW4 und SSW5 für AS511
• CP243, CP343 und CP443 von
Siemens

1) WinAC, S7-200, S7-300, S7-400, STEP und WinCC sind eingetragene Warenzeichen der Siemens AG

Digitale und analoge Ein-/Ausgabebaugruppen von Systeme Helmholz

Digitaleingabebaugruppen

Digitaleingabebaugruppe, m-lesend

Digitaleingabebaugruppe mit Alarmen

Digitalausgabebaugruppen

Digitalein-/ausgabebaugruppen

Digitalausgabebaugruppe; 2 Ampere

Digitalausgabebaugruppen; Relaisausgang, 5 Ampere

Digitalausgabebaugruppen; Relaisausgang, 2 Ampere

Digitale Eingabebaugruppen; 120/230 V

Analogeingabebaugruppe
zum Anschluss von Stromgebern

Analogeingabebaugruppe
zum Anschluss von Spannungsgebern

Analogeingabebaugruppe zum Anschluss von Widerstandsthermometern

Analogeingabebaugruppe - Stromgeber, Spannungsgeber, Widerstände und Widerstandsthermometer

Analogausgabebaugruppe; 4 Kanal

Analogausgabebaugruppe; 2 Kanal

Platzhalterbaugruppen

OPTopus-PROFIBUS OpticalLink von Systeme Helmholz

VersatileLink

BOFC

SMA

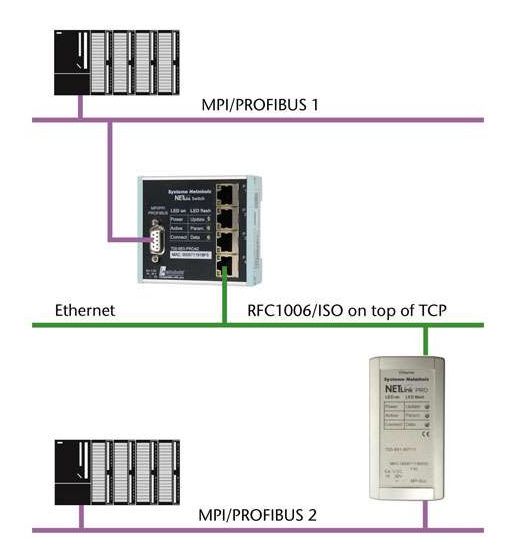

CPU-CPU-Kommunikation von Systeme Helmholz

CPU-zu-CPU Kopplung
mit Hilfe der S7- Basiskommunikation
über Client-Server- Kommunikation
mit RFC1006-Protokoll

zum Datenblatt

Warenzeichen

S7-200, S7-300, S7-400, Simatic und STEP sind eingetragene Warenzeichen der Siemens AG

Kommunikationsbaugruppen von Systeme Helmholz

Kommunikationsbaugruppen:
• RS232 und USB
• TTY
• RS422/485
• ModbusRTU Master/Slave
• M-Bus (Meter-Bus)

700-340-1AH02/700-340-1BH02/700-340-1CH02

Modems analog/ISDN/GSM von Systeme Helmholz

Modems für alle Netze weltweit

für Profilschiene oder Hutschiene

mit zusätzlichen E/As für SMS- Versand und Fernschaltung

Gateway von Systeme Helmholz

Über Ethernet:
• Visualisieren
• Fernwarten
• Protokollieren
• Betriebsdatenerfassung
• Programmieren & Projektieren

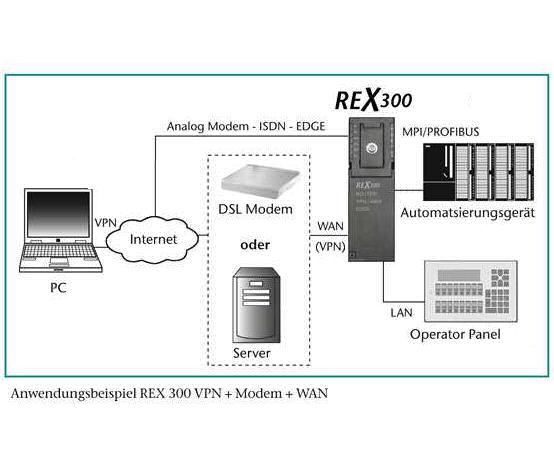

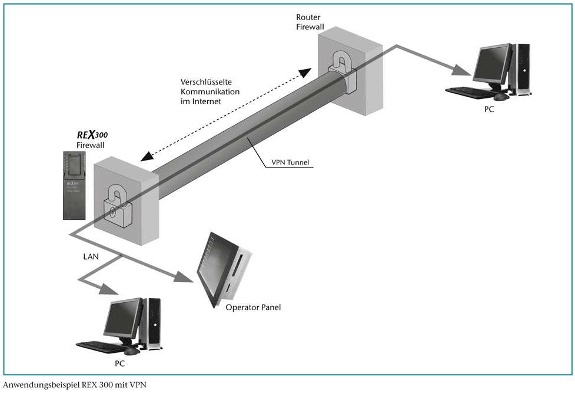

Industrierouter REX 300 von Systeme Helmholz

Sichere Verbindungen durch integrierte Firewall mit IP-Filter, NAT/PAT, VPN/OpenVPN mit Verschlüsselungs- verfahren AES; DES/3DES und Authentisierung durch Pre-Shared-Key oder X.509 Zertifikaten.
